Veiligheidspictogrammen: Richtlijnen, tips over gebruik
Veiligheidspictogrammen zijn gestandaardiseerde afbeeldingen die mensen waarschuwen voor mogelijke gevaren en instructies geven voor veilig gedrag. Ze zijn belangrijk omdat ze snel en universeel essentiële veiligheidsinformatie communiceren, wat helpt om ongelukken te voorkomen. Wij hebben op veiligheidsbord.nl een zo compleet mogelijk beeld gegeven van het gebruik van symbolen, kleuren en uitvoering van veiligheidsborden. Daarnaast kunnen er volgens de NEN 3011, de ISO 3864-1 en de ISO 7010 diverse combinaties van symbolen of symbolen met tekst worden gemaakt.
Kleurgebruik veiligheidspictogrammen
Officiële veiligheidspictogrammen volgens de NEN-EN-ISO 7010-norm hebben specifieke kleuren die corresponderen met hun betekenis:
- Rood: Voor verbodsborden en alarmsituaties, zoals brandbestrijdingsmiddelen, vanwege de urgentie en het signaleren van gevaar.
- Blauw: Voor gebodsborden, zoals het dragen van persoonlijke beschermingsmiddelen, omdat het een neutrale en geruststellende kleur is die actie oproept.
- Groen: Voor reddings- en veiligheidssignalen, zoals nooduitgangen en EHBO-posten, die veiligheid en positieve actie symboliseren.
- Geel: Voor waarschuwingsborden, zoals gevaar voor elektrische schokken, omdat het een opvallende en waarschuwende kleur is.
De kleuren zijn gekozen vanwege hun opvallendheid en associaties met hun respectieve betekenissen, waardoor ze snel en universeel begrepen worden.
Welke afmeting veiligheidspictogrammen moet ik kiezen?

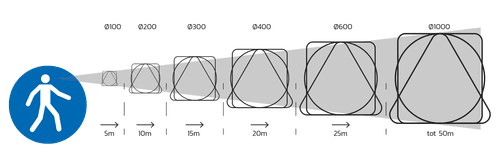

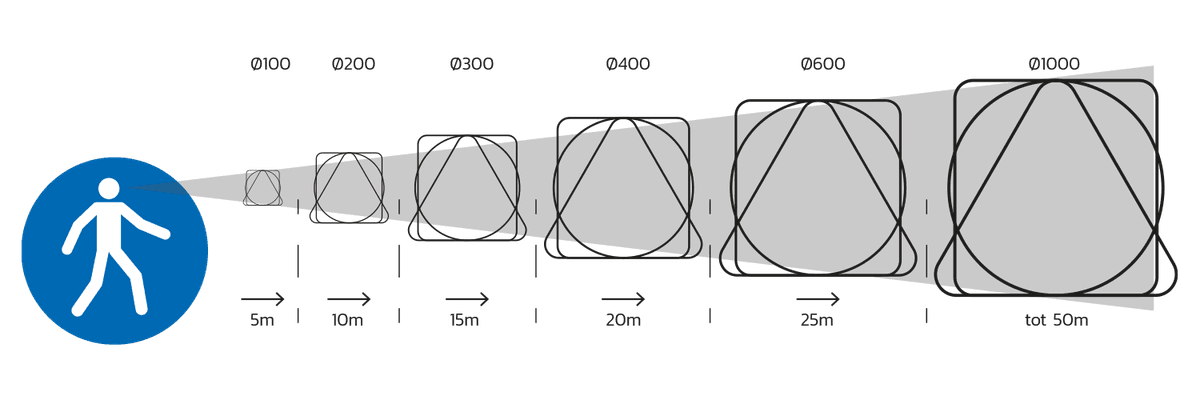

De afmeting van de veiligheidspictogrammen is afhankelijk van de herkenbaarheid op afstand. Om ervoor te zorgen dat de afmeting conform de Europese richtlijnen is kun je onderstaande indeling gebruiken. Volgens de NEN-EN-ISO 7010-norm moet de afmeting van veiligheidspictogrammen worden aangepast aan de afstand waarover ze zichtbaar moeten zijn en de grootte van de ruimte. In het algemeen geldt dat bij een kijkafstand tot 5 meter een pictogram van minstens 100 x 100 mm nodig is, en grotere afstanden vereisen grotere pictogrammen, zoals 200 x 200 mm voor kijkafstanden tot 10 meter en verder opschalend voor nog grotere afstanden.
Groter mag altijd
De afmetingen zijn ook afhankelijk van de plaats en omgeving waar de borden worden toegepast. Bij een verhinderd zicht door bijvoorbeeld geparkeerde voertuigen of grote visuele belasting zal om de gewenste aandacht te bereiken eerder een groter bord moeten worden toegepast. Is de afstand groter dan 50 meter dan moet er een herhaling of verwijzing op tussenafstand(en) geplaatst worden.
.png)
Houd rekening met afstand en zichtlijnen
De locatie van plaatsing is natuurlijk minstens zo belangrijk. Houd rekening met zichtlijnen naar de pictogrammen. Voor bijvoorbeeld een verzamelplaats op een parkeerterrein moet je rekening houden met de geparkeerde (hoge) voertuigen zodat het pictogram vanuit alle hoeken goed zichtbaar blijft. Hiervoor wordt dan ook een standaard hoogte van 3.000 - 3.500mm boven het maaiveld geadviseerd.
Veiligheidsborden samenstellen
Je kunt op Veiligheidsbord.nl je eigen veiligheidsborden ontwerpen. Je kunt qua uitvoering bij veiligheidsborden altijd kiezen uit een supersterke duurzame uitvoering met dubbel omgezette rand of als vlakke plaat (Alupanel 2mm). Beide uitvoeringen zijn geheel reflecterend uitgevoerd met klasse 1 of klasse 3 reflecterende folie.
Volgorde van veiligheidspictogrammen
De veiligheidssymbolen moeten op volgorde van belangrijkheid op het bord worden geplaatst, conform de NEN-EN-ISO 7010
⚠️ Waarschuwingspictogrammen
🚫 Verbodspictogrammen
🔵 Gebodspictogrammen
.png)
Een veiligheidspictogram of -icoon is noodzakelijk
Het is conform de geldende NEN-EN-ISO 7010 richtlijnen niet toegestaan om een veiligheidsbord met uitsluitend tekst toe te passen. Officiële veiligheidspictogrammen mogen wel zonder aanvullende tekst gebruikt worden. Als er internationale bezoekers of personeel op de terreinen aanwezig zijn moeten de teksten meertalig worden uitgevoerd.
.jpg)
Een compleet overzicht van alle officiële veiligheidspictogrammen conform de NEN-EN-ISO 7010
Een overzicht van de meest gebruikte veiligheidspictogrammen en de betekenis. Klik op de pictogramen voor meer informatie omtrent de betekenis van het veiligheidspictogram. Je kunt vanuit dit overzicht ook de gewenste pictogrammen in de winkelmand plaatsen. Zodra je alle benodigde veiligheidspictogrammen in de winkelmand hebt geplaatst kun je deze eenvoudig bestellen!
